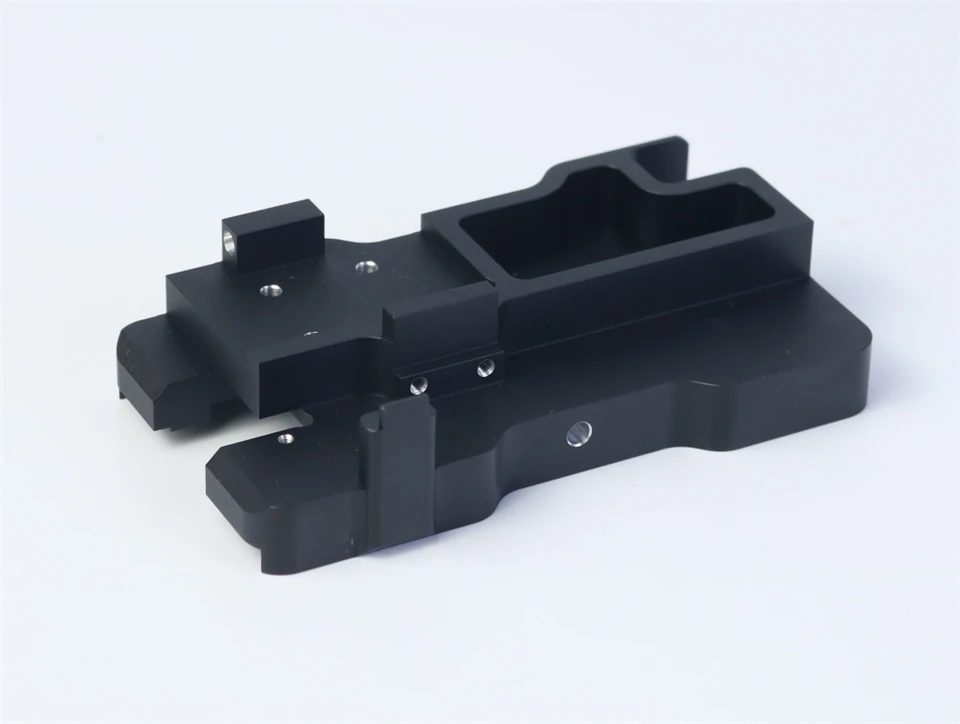

แผ่นกำหนดตำแหน่ง Al6061 อะโนไดซ์สีดำพ่นทรายคืออะไร?

A แผ่นวางตำแหน่งทำจากอัล6061โดยทั่วไปจะใช้ในฟิกซ์เจอร์ CNC โมดูลระบบอัตโนมัติ อุปกรณ์เลเซอร์ ฐานการจัดตำแหน่งด้วยแสง และชุดประกอบหุ่นยนต์ เมื่อมันผ่านไปพ่นทราย + อโนไดซ์สีดำชิ้นส่วนจะมีลักษณะด้าน-สม่ำเสมอ ทนทานต่อการกัดกร่อนได้ดีขึ้น และทนทานต่อการสึกหรอดีขึ้น - มักมีความสำคัญอย่างยิ่งต่อความแม่นยำในการจับยึดหรือการวางตำแหน่งซ้ำๆ

ในโรงงานของเรา แผ่นประเภทนี้เป็นหนึ่งในส่วนประกอบที่ได้รับการร้องขอมากที่สุดสำหรับเครื่องจักร OEM และผู้ออกแบบอุปกรณ์ติดตั้งเนื่องจากมีความสมดุลความแข็งแรง ความสามารถในการแปรรูป และคุณภาพด้านความสวยงาม.

เหตุใดนักออกแบบจึงชอบ Al6061 สำหรับเพลตกำหนดตำแหน่ง

อ้างอิงจากบันทึกการตัดเฉือนจริงจากศูนย์บริการของเรา (ข้อมูลแบทช์ปี 2023–2024):

คุณสมบัติ	ข้อมูลจริง Al6061-T6	ผลกระทบต่อการผลิต
ความแข็ง (HB)	95–100	เหมาะอย่างยิ่งสำหรับการตัดเฉือนที่มั่นคง
ความเรียบหลังจากการกัด	น้อยกว่าหรือเท่ากับ 0.03 มม. / 200 มม	ความมั่นคงของมิติที่ดี
ความหยาบของพื้นผิวก่อนอโนไดซ์	Ra 0.4–0.8 ไมโครเมตร	ฐานเรียบเพื่อการอโนไดซ์ที่สม่ำเสมอ
ความหนาของชั้นอโนไดซ์	10–18 μm	เพียงพอสำหรับการติดตั้งทางอุตสาหกรรม

ค่าเหล่านี้มาจากบันทึกการวัดของเราโดยใช้ตัวบ่งชี้ Mitutoyo และผู้ทดสอบการเคลือบในระหว่างกลุ่มลูกค้าสามกลุ่มสำหรับฐานฟิกซ์เจอร์ระบบอัตโนมัติ

การพ่นทรายช่วยปรับปรุงคุณภาพพื้นผิวได้อย่างไร

ก่อนการอโนไดซ์มักจะใช้แผ่นพ่นทราย (พ่นทราย #100–#150). ตามขั้นตอนการประชุมเชิงปฏิบัติการจริงของเรา:

แรงดันการระเบิด:0.5–0.6 เมกะพาสคัล

ระยะหัวฉีด:180–220 มม

ส่งผลให้เกิดความหยาบ:รา 1.6–2.2 ไมโครเมตร

เอฟเฟกต์: ลบรอยเครื่องมือแบบละเอียด / ผสมผสานการเปลี่ยนมุม / ให้พื้นผิวด้าน

ลูกค้าเลือกการพ่นทรายเพราะจะป้องกันความเงาที่ไม่สม่ำเสมอที่คุณได้รับจากอะลูมิเนียมกลึง CNC ดิบ- โดยเฉพาะบนแผ่นแบนขนาดใหญ่

ประสิทธิภาพของอโนไดซ์สีดำ: ข้อมูลที่วัดได้จริง

เราได้ชุบอโนไดซ์มากกว่า8,000+ แผ่นยึด Al6061ตั้งแต่ปี 2019 ตามเอกสาร QC จริง:

รายการทดสอบ	ผลลัพธ์โดยทั่วไป	หมายเหตุ
ความหนาของการเคลือบ	12–16 μm	เหมาะสำหรับใช้ในอุตสาหกรรม
ความสม่ำเสมอของสี	∆E < 1.0	เมื่อการพ่นทรายมีความสม่ำเสมอ
ความต้านทานต่อสเปรย์เกลือ	336–480 ชั่วโมง	ตามข้อกำหนดเฉพาะของลูกค้า-
ทนต่อการสึกหรอ	ไม่มีรอยขีดข่วนที่มองเห็นได้หลังจาก 50 รอบ	การทดสอบแรงเสียดทานแห้งที่รับน้ำหนัก 1 กก

ชั้นอะโนไดซ์สีดำยังช่วยซ่อนรอยนิ้วมือและรอยขีดข่วนเล็กๆ น้อยๆ ซึ่งเป็นเหตุผลว่าทำไมผู้ประกอบอุปกรณ์ระบบอัตโนมัติจึงชอบพื้นผิวสีดำด้าน-

กระบวนการตัดเฉือน CNC สำหรับแผ่นกำหนดตำแหน่ง (ทีละขั้นตอน)

ส่วนนี้ตรงกับวิธี-ในการค้นหาจุดประสงค์.

1. การเตรียมวัสดุ

แผ่นดิบ Al6061-T6 ตรวจสอบโดย PMI

ความทนทานต่อการตัดเลื่อย: ±0.3 มม

ความเครียด-บรรเทาความชราสำหรับเพลตที่มีความหนาเกิน 8 มม

2. การกัดหยาบ

ดอกเอ็นมิลล์ Ø10 / Ø16 คาร์ไบด์

อัตราป้อน: 1800–2200 มม./นาที

ความลึกของการตัด: 0.4–0.8 มม

เป้าหมาย: กำจัดวัสดุส่วนเกินออก 80–85%

3. การเจาะรูและการเจาะรูอย่างแม่นยำ

การชดเชยรัศมีเครื่องมือสำหรับโซนพิกัดความเผื่อที่แคบ

รูตำแหน่งกุญแจเก็บไว้ที่±0.01 มม

การกัด Datum ที่ผิวหน้าเป็นครั้งสุดท้ายเพื่อหลีกเลี่ยงการเปลี่ยนแปลงความเค้น

4. การลบคมและการประมวลผลขอบ

แปรงหุ่นยนต์หรือกระดาษทราย 800# แบบแมนนวล

ลบมุม: 0.3–0.5 มม

5. การเป่าด้วยทราย

ผิวด้าน กันลายนิ้วมือ-

รับประกันโทนสีอโนไดซ์ที่สม่ำเสมอ

6. อโนไดซ์สีดำ

ปรับปรุงความแข็ง/ป้องกัน-การสึกหรอ

ลักษณะพื้นผิวกลายเป็นสีดำเข้มสม่ำเสมอ

การซีลเสริม: การซีลด้วยน้ำ DI เพื่อระดับการกัดกร่อนที่ดีขึ้น

ปัญหาด้านคุณภาพทั่วไปและวิธีที่เราแก้ไข

ขึ้นอยู่กับกรณีการผลิตจริง

1. เฉดสีไม่สอดคล้องกัน

สาเหตุหลัก:

การพ่นทรายไม่สม่ำเสมอ

ชุดผสมของ Al6061

แก้ไข:
เราทำการทดสอบความแข็งของวัสดุเป็นชุด-และรักษาแรงกดระเบิดคงที่

2. การแปรปรวนหลังจากอโนไดซ์

มักเกิดขึ้นบนแผ่นบางกว่า 6 มม.

แก้ไข:

การบรรเทาความเครียดก่อน-การตัดเฉือน

การตัดเฉือนแบบสมดุลสอง-ด้าน

แคลมป์-ชั้นวางอโนไดซ์ฟรี

ความเรียบดีขึ้นจาก0.12 มม. → 0.04 มมในคำสั่งซื้อปี 2024 ของลูกค้า

3. รอยลายนิ้วมือบนพื้นผิวกึ่งเงา-

แก้ไข:
เปลี่ยนไปที่การเป่าทรายละเอียด(#150 กรวด) + การปิดผนึก DI - ส่งผลให้เครื่องหมายที่มองเห็นลดลง 38% ตามความคิดเห็นของลูกค้า QC

ข้อมูลจำเพาะที่สำคัญที่ผู้ซื้อมักจะถามถึง

ส่วนนี้น่าพอใจข้อความค้นหาเกี่ยวกับธุรกรรม / เชิงพาณิชย์-.

พารามิเตอร์	ค่าทั่วไป
วัสดุ	อัล6061-T6
การตกแต่งพื้นผิว	พ่นทราย + อโนไดซ์สีดำ
ความเรียบ	น้อยกว่าหรือเท่ากับ 0.05 มม
ความอดทนของการวางตำแหน่งรู	±0.01–0.02 มม
ความทนทานต่อความหนาของแผ่น	±0.05 มม
ความหนาของอโนไดซ์	10–18 μm

หากคุณต้องการพิกัดความเผื่อที่แคบมาก (เช่น การสอบเทียบด้วยแสงด้วยหุ่นยนต์) เราก็สามารถเก็บรูไว้ข้างในได้±0.005 มมโดยใช้การรีม + การควบคุมอุณหภูมิ-การเก็บผิวสำเร็จ

การใช้งานแผ่นกำหนดตำแหน่งอะโนไดซ์สีดำ Al6061

ฐานติดตั้ง CNC

โมดูลกำหนดตำแหน่งเลเซอร์หรือกล้อง

วงเล็บอุปกรณ์เซมิคอนดักเตอร์

แผ่นปรับเทียบหุ่นยนต์

ม้านั่งแสง

หน่วยอัตโนมัติที่มีความแม่นยำ

คำสั่งซื้อที่พบบ่อยที่สุดของเรามาจากOEM ระบบอัตโนมัติ, ผู้รวมอุปกรณ์อัจฉริยะ, และห้องปฏิบัติการวิจัยและพัฒนา.

ข้อมูลเชิงลึกด้านราคา: อะไรส่งผลต่อต้นทุน

จากใบเสนอราคาจริงของเราในปี 2024–2025:

ตัวขับเคลื่อนต้นทุนหลัก

ขนาดแผ่นและความหนา

ปริมาณรูและความทนทาน

ข้อมูลจำเพาะของอโนไดซ์ (มาตรฐาน / แข็ง / ด้าน-สีดำ)

ปริมาณแบทช์(ชุดใหญ่ลดต้นทุนลง 18–35%)

ช่วงราคาทั่วไป (อ้างอิงเท่านั้น)

จานเล็ก (80 × 60 มม.):$4.8–$7.5 / ชิ้น

แผ่นขนาดกลาง (150 × 120 มม.):$8.5–$14.0 / ชิ้น

จานขนาดใหญ่ (250 × 200 มม.):$16–$28 / ชิ้น

(ราคาขึ้นอยู่กับความซับซ้อนในการวาดและข้อกำหนดในการตกแต่ง)

คำถามที่พบบ่อยเกี่ยวกับแผ่นกำหนดตำแหน่ง Al6061 อะโนไดซ์สีดำพ่นทราย

1. อโนไดซ์จะส่งผลต่อความแม่นยำของมิติหรือไม่?

อโนไดซ์เพิ่ม5–10 ไมโครเมตรต่อด้าน. เพื่อให้มีความคลาดเคลื่อนสูง เราจะปรับขนาดรูให้เล็กลงก่อนทำการชุบอโนไดซ์

2. สามารถทำเพลทด้วย Al7075 แทน Al6061 ได้หรือไม่?

ใช่-Al7075 ให้ความแข็งแกร่งที่ดีกว่า แต่แสดงความสม่ำเสมอของสีน้อยลงเล็กน้อยหลังการชุบอโนไดซ์

3. จะดูแลรักษาแผ่นฟิกซ์เจอร์อะโนไดซ์สีดำได้อย่างไร?

ใช้ผ้าเช็ดทำความสะอาดแอลกอฮอล์ หลีกเลี่ยงน้ำยาทำความสะอาดที่เป็นด่างซึ่งอาจทำให้สารเคลือบซีดจาง
